La plinthe électrique et le convecteur

Chauffage

La plinthe électrique et le convecteur sont des appareils de chauffage très répandus dans les maisons. Ils coûtent peu cher à l'achat, s'installent facilement et chaque pièce a son propre thermostat, ce qui permet de régler la température de chaque pièce séparément.

Fonctionnement

La plinthe et le convecteur fonctionnent de la même façon. À l'intérieur, une résistance électrique chauffe des ailettes de métal, qui transmettent leur chaleur à l'air. L'air froid de la pièce entre par le bas de l'appareil, se réchauffe, puis ressort par le haut et monte vers le plafond. C'est le chauffage par convection.

Les deux transforment toute l'électricité qu'ils consomment en chaleur : 1 000 W d'électricité donnent 1 000 W de chaleur. À puissance égale, ils coûtent donc la même chose à faire fonctionner.

La plinthe électrique

La plinthe est un appareil long et bas qui se visse au mur, près du plancher, idéalement sous une fenêtre. L'air chaud qui monte devant la vitre bloque l'air froid qui en descend, ce qui évite les courants d'air.

Les plus :

  • Le moins cher à l'achat.
  • Installation simple.
  • Silencieuse.
  • Très efficace sous une fenêtre.

Les moins :

  • Prend beaucoup de longueur de mur : on ne peut pas placer de meuble devant.
  • Les rideaux ne doivent pas tomber dessus.
  • Accumule la poussière entre les ailettes.
  • Chauffe surtout le bas de la pièce ; l'air chaud s'accumule au plafond.

Le convecteur

Le convecteur est un appareil plus compact et plus haut, installé sur le mur à une certaine distance du plancher. Il libère le bas du mur et convient bien aux pièces où l'espace est limité : salle de bain, cuisine, entrée ou sous-sol. Certains modèles ont un petit ventilateur qui répartit la chaleur plus rapidement.

Les plus :

  • Prend peu de place au mur.
  • Laisse plus de liberté pour placer les meubles.
  • Chaleur mieux répartie, surtout avec un ventilateur.
  • Allure plus moderne.

Les moins :

  • Plus cher à l'achat.
  • Moins efficace qu'une plinthe pour contrer l'air froid d'une grande fenêtre.
  • Les modèles à ventilateur font un peu de bruit.

Installation

Laissez toujours un espace libre devant l'appareil : un meuble ou un rideau qui le couvre nuit à la circulation de l'air et peut surchauffer.

Matériel requis :

  • Plinthe ou convecteur de la bonne puissance.
  • Câble NMD90 de calibre 12/2 (gaine rouge).
  • Disjoncteur double de 20 A, 240 V.
  • Thermostat mural (vérifiez sa puissance maximale en watts), sauf pour un convecteur avec thermostat intégré.
  • Capuchons de connexion (marrettes).

La puissance nécessaire

Les plinthes et les convecteurs sont offerts en plusieurs puissances. Pour estimer la puissance d'une pièce, prévoyez environ 10 W par pied carré (100 W par m²) avec un plafond de 8 pi. Par exemple, une pièce de 10 × 10 pi fait 100 pi², ce qui donne 100 × 10 = 1 000 W. Prévoyez plus de watts pour une pièce mal isolée, avec plusieurs murs extérieurs ou de grandes fenêtres.

Un thermostat électronique programmable permet d'économiser jusqu'à 10 % sur la facture de chauffage. Voir la page sur le thermostat électrique.

Schéma du circuit électrique

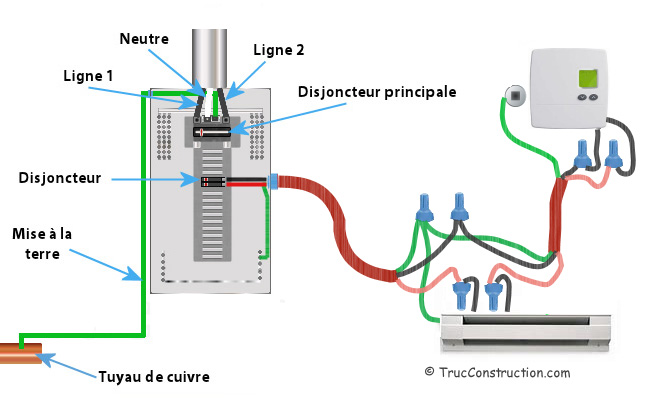

Le câble du panneau peut arriver d'abord à la plinthe, puis monter au thermostat :

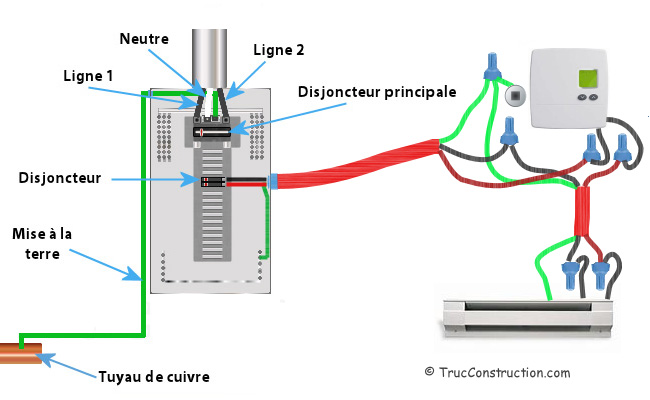

Il peut aussi arriver d'abord au thermostat, puis descendre à la plinthe :

Un convecteur sans thermostat intégré se branche de la même façon qu'une plinthe.

Un convecteur avec thermostat intégré se branche directement, sans thermostat mural :
