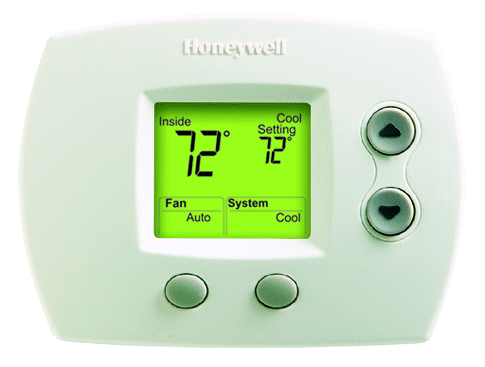

Le thermostat électrique

Chauffage

Le thermostat commande les appareils de chauffage et de climatisation de la maison pour maintenir la température choisie. Selon le système de chauffage, on retrouve un seul thermostat central ou un thermostat dans chaque pièce, par exemple avec des plinthes électriques.

Installation d'un thermostat

Le thermostat s'installe sur un mur intérieur, à environ 60 po (152 cm) du plancher au centre de la boîte. Évitez les endroits près d'une fenêtre, d'une porte extérieure, au-dessus d'une plinthe ou au soleil : le thermostat lirait une fausse température.

Matériel requis :

  • Thermostat électronique.
  • Boîte métallique de dispositif de 3 × 2 × 2 1/2 po.
  • Câble NMD90 de calibre 12/2 (gaine rouge) pour un convecteur ou une plinthe électrique.
  • Capuchons de connexion (marrettes).

Schéma du circuit électrique

Le câble du panneau peut arriver d'abord à la plinthe, puis monter au thermostat :

Il peut aussi arriver d'abord au thermostat, puis descendre à la plinthe :

Choisir le thermostat et les plinthes

Choisissez le bon thermostat : un thermostat de plinthe fonctionne en 240 V. Il n'est pas interchangeable avec un thermostat de fournaise ou de thermopompe, qui fonctionne en basse tension (24 V).

Calculer les besoins en chauffage d'une pièce : une règle simple consiste à prévoir environ 10 W par pied carré (100 W par m²) pour une pièce de hauteur normale (plafond de 8 pi). Par exemple, une chambre de 12 × 12 pi fait 144 pi², ce qui donne 144 × 10 = 1 440 W. On choisit alors une plinthe de 1 500 W, ou deux plinthes de 750 W placées sous les fenêtres.

Ce calcul est une approximation. Prévoyez plus de watts pour une pièce mal isolée, avec plusieurs murs extérieurs, de grandes fenêtres ou un plafond haut. Une maison récente et bien isolée demande souvent moins.

Respectez la puissance maximale : chaque thermostat a une puissance maximale, souvent de 3 000 W à 4 000 W, indiquée sur l'appareil. Si plusieurs plinthes sont branchées sur le même thermostat, additionnez leurs watts. Par exemple, trois plinthes de 1 000 W donnent 3 000 W. Un thermostat surchargé surchauffe et peut brûler.

Ne dépassez pas la capacité du circuit : un circuit de 20 A en 240 V peut alimenter au maximum 3 840 W de chauffage (20 A × 240 V × 80 %). Au-delà, il faut un deuxième circuit.

Fonctionnement d'un thermostat

Le thermostat maintient la température choisie. Par exemple, s'il est réglé à 20 °C, il met le chauffage en marche quand la température descend sous 20 °C, puis l'arrête quand elle remonte.

Le thermostat électronique programmable fonctionne de la même façon, mais il est plus précis et comporte une horloge qui permet de programmer différentes températures selon l'heure. Pour économiser, on baisse la température quand on n'a pas besoin de confort : descendre à 18 °C la nuit et pendant la journée quand la maison est vide peut réduire la facture de chauffage jusqu'à 10 %. Pendant un voyage, on peut descendre à 16 °C.

Les problèmes liés aux écarts de température

  • Inconfort si on est présent pendant la période d'économie, avec un horaire irrégulier.
  • Certains thermostats sont compliqués à programmer.
  • Le temps de récupération.
  • La ventilation.
  • Le contrôle de l'humidité.

Le temps de récupération : c'est le temps que prend le système de chauffage pour ramener la maison à la température de confort. Avec une baisse de 2 °C, la reprise se fait sans problème. Par contre, si la température descend à 12 °C ou moins pendant la nuit pour économiser, il faut surveiller la reprise. Elle varie d'une maison à l'autre selon l'isolation, la ventilation et le système de chauffage.

Si la maison prend 4 heures pour se réchauffer, est-ce que l'énergie dépensée au retour annule l'économie de la nuit? Non. Une maison perd sa chaleur selon l'écart entre la température intérieure et extérieure : plus il fait froid à l'intérieur, moins elle en perd. L'énergie utilisée pour remonter la température reste plus petite que celle économisée pendant la nuit. Deux exceptions : la thermopompe, qui part souvent ses éléments d'appoint plus coûteux pendant la reprise, et le plancher radiant, qui réagit très lentement. Dans ces deux cas, une petite baisse est préférable.

La ventilation : dans une maison très bien isolée, le chauffage peut rester arrêté plusieurs heures après le passage en mode économie. L'air circule alors très peu, l'humidité s'accumule dans les pièces et de la buée peut se former sur les fenêtres. Pour régler le problème, on peut faire fonctionner en continu le ventilateur du système central, ou installer un échangeur d'air avec des bouches dans chaque pièce.

Le contrôle de l'humidité : l'air froid peut contenir beaucoup moins d'humidité que l'air chaud. Si l'air de la maison est déjà très humide, une baisse de température fait apparaître de la condensation sur les fenêtres et les murs froids, ce qui peut causer de la moisissure. En hiver, visez un taux d'humidité d'environ 30 à 40 % et réglez les problèmes d'humidité (ventilation, hotte de cuisine, ventilateur de salle de bain) avant de faire de grands écarts de température.
