Le circuit électrique d'une maison

Électricité

Avant de commencer les travaux, il est essentiel de concevoir un système électrique adapté aux besoins de la maison. Cela comprend l'emplacement des prises de courant, des interrupteurs, des luminaires et des appareils électroménagers, ainsi que le calibre des câbles et la capacité des disjoncteurs.

Le réseau d'Hydro achemine l'électricité à votre domicile par deux fils sous tension de 120 volts et un fil neutre. Entre un fil sous tension et le neutre, on obtient 120 volts. Entre les deux fils sous tension, on obtient 240 volts, utilisés pour les gros appareils comme la sécheuse, la cuisinière ou le chauffe-eau.

Ces fils arrivent au panneau de distribution par le disjoncteur principal, puis sont répartis sur les disjoncteurs secondaires qui alimentent chaque circuit de la maison. Les disjoncteurs protègent les circuits contre les surcharges et les courts-circuits. Chaque circuit est protégé par un disjoncteur d'une capacité adaptée à la charge prévue : un disjoncteur simple pour un circuit de 120 volts, un disjoncteur double pour un circuit de 240 volts.

Le circuit électrique de 120 volts

Schéma pour alimenter un appareil de 120 volts : le fil sous tension est branché sur un disjoncteur simple d'une capacité appropriée.

Le circuit électrique de 240 volts

Schéma pour alimenter un appareil de 240 volts : les deux fils sous tension de 120 volts sont branchés sur un disjoncteur double d'une capacité appropriée.

Mise à la terre

Un bon système de mise à la terre est essentiel à la sécurité des occupants de la maison. Le courant électrique cherche toujours à revenir à sa source en formant une boucle. En temps normal, il part par le fil noir (sous tension) et revient par le fil blanc (neutre).

Mais que se passe-t-il si un fil sous tension touche la boîte métallique ou le boîtier d'un appareil, et que vous touchez ce boîtier ? Sans mise à la terre, le courant pourrait passer par votre corps pour retourner à la source, et vous subiriez une décharge électrique.

Le fil de mise à la terre (cuivre nu ou vert) protège contre ce danger. Il relie la boîte métallique et le boîtier des appareils directement au panneau. Si un fil sous tension les touche, le courant passe par le fil de terre plutôt que par votre corps. Comme ce chemin offre très peu de résistance, le courant devient très élevé d'un coup, et le disjoncteur se déclenche aussitôt pour couper le circuit.

Pourquoi la mise à la terre est importante

La mise à la terre ne fait pas qu'« absorber » le choc : elle fait sauter le disjoncteur.

Avec un fil de mise à la terre :

  • Le courant fait l'aller-retour panneau, boîte, panneau dans du fil de cuivre.
  • Pour environ 15 m de câble 14/2, la résistance totale est d'environ 0,3 ohm.
  • Lors du court-circuit, le courant atteint alors 120 V ÷ 0,3 ohm, soit plusieurs centaines d'ampères d'un seul coup.
  • Un disjoncteur de 15 A qui voit passer des centaines d'ampères se déclenche instantanément et coupe le circuit.

Sans fil de mise à la terre :

  • La boîte métallique reste sous tension à 120 volts, et rien ne saute.
  • Si vous la touchez, votre corps devient le chemin de retour, avec une résistance d'environ 1 000 ohms ou plus.
  • Le courant atteint alors 120 V ÷ 1 000 ohms, soit environ 0,1 A.
  • C'est trop faible pour faire sauter un disjoncteur de 15 A, mais assez pour être dangereux, voire mortel. Le danger commence vers 0,03 A.

La mise à la terre transforme donc un défaut dangereux et silencieux en un disjoncteur qui saute. Pour une protection encore plus rapide, la prise DDFT coupe le courant dès qu'environ 0,005 A s'échappe du circuit, sans attendre que le disjoncteur réagisse.

Les câbles électriques

Les câbles électriques sont acheminés à travers les murs, les plafonds et les planchers pour alimenter les différentes parties de la maison. Ils doivent être installés de manière à être protégés des dommages mécaniques, par exemple en passant au centre des montants ou derrière une plaque de protection.

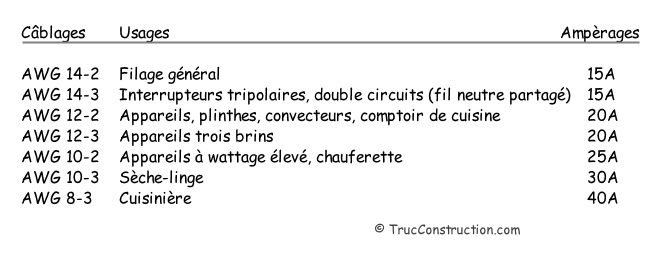

Le calibre d'un câble correspond au diamètre de ses fils de cuivre et se mesure en AWG (American Wire Gauge). Attention : plus le chiffre est petit, plus le fil est gros. Un fil de calibre 10 est donc plus gros qu'un fil de calibre 14. Le calibre est choisi selon l'intensité du courant (le disjoncteur), la longueur du câble et l'usage du circuit. Plus le câble est long, plus sa résistance est grande ; pour une longue distance, on choisit souvent un calibre plus gros afin de limiter la chute de tension et les pertes d'énergie.

Tableau des charges maximales sur un circuit électrique

Il est recommandé de ne pas charger un circuit à plus de 80 % de sa capacité, pour éviter que le disjoncteur saute et pour garder une marge de sécurité. Par exemple, un circuit de 15 ampères à 120 volts, en câble de calibre 14 AWG, peut fournir au maximum 1 800 watts (15 A × 120 V). La charge recommandée est donc de 12 ampères, soit 1 440 watts (12 A × 120 V).

Disjoncteur ou prise électrique DDFT

Il existe des disjoncteurs DDFT et des prises de courant DDFT. Une protection DDFT est exigée près des sources d'eau, car l'eau est un bon conducteur d'électricité. Si un appareil électrique tombe dans l'évier, ou si une main mouillée touche une prise, un courant dangereux peut passer à travers le corps.

Un disjoncteur ou une prise DDFT compare en continu le courant qui part par le fil sous tension et celui qui revient par le neutre. Normalement, les deux sont égaux. Si une différence d'ampérage apparaît, c'est que du courant s'échappe ailleurs, par exemple à travers une personne. Le DDFT coupe alors le circuit en une fraction de seconde.

  • Disjoncteur DDFT : il s'installe dans le panneau électrique, à la place d'un disjoncteur ordinaire. Il protège tout le circuit : chaque prise, luminaire ou appareil branché sur ce circuit. En plus de la protection DDFT, il protège aussi les fils contre les surcharges et les courts-circuits, comme un disjoncteur ordinaire. On le choisit pour un spa, une piscine ou un circuit complet à protéger.
  • Prise de courant DDFT : elle s'installe dans la boîte, à la place d'une prise ordinaire. Elle protège ce qui est branché sur elle, et aussi les prises suivantes si elles sont raccordées à ses bornes LOAD. Elle se réarme sur place avec son bouton RESET. Par contre, elle ne protège pas les fils contre les surcharges : le circuit a toujours besoin de son disjoncteur au panneau.

Disjoncteur anti-arc

Le disjoncteur anti-arc protège contre les incendies d'origine électrique. Il surveille en continu le courant du circuit et reconnaît la signature d'un arc électrique : une petite étincelle qui se produit quand un fil est endommagé, qu'une connexion est mal serrée, qu'un clou ou une vis a percé un câble dans un mur, ou qu'un cordon d'appareil est écrasé sous un meuble. Ces arcs chauffent beaucoup et peuvent enflammer les matériaux autour, sans toujours faire sauter un disjoncteur ordinaire. Le disjoncteur anti-arc coupe alors le circuit avant qu'un feu ne prenne. Il s'installe dans le panneau, à la place d'un disjoncteur ordinaire.

Un disjoncteur ordinaire saute seulement quand le courant devient trop élevé. Or un fil cassé ou une connexion desserrée peut produire une étincelle très chaude sans que le courant augmente : le disjoncteur ordinaire ne réagit pas, mais le disjoncteur anti-arc reconnaît l'étincelle et coupe le circuit.

Attention de ne pas le confondre avec le parafoudre : le disjoncteur anti-arc ne protège pas contre la foudre. Pour protéger les appareils contre les surtensions causées par un orage, on installe plutôt un parafoudre au panneau électrique.

Exigences des circuits électriques dans une maison

  • Un circuit électrique standard devrait compter au maximum 12 prises et luminaires, sans dépasser 80 % de la capacité du disjoncteur.
  • Les prises de courant accessibles doivent être de type TR (avec obturateurs).
  • Près d'une porte d'entrée : un interrupteur qui commande un plafonnier ou une prise murale.
  • Près de la porte d'une chambre : un interrupteur qui commande un plafonnier ou une prise murale.
  • Un plafonnier est nécessaire dans la salle de bain, la cuisine et les couloirs.
  • Les prises de courant de la salle de bain et de l'extérieur doivent être protégées par un DDFT.
  • Chaque balcon doit avoir au moins une prise de courant extérieure, protégée par un DDFT.
  • Les prises de courant du garage doivent être protégées par un DDFT.
  • Cuisine : les prises du comptoir sont alimentées par des circuits de 20 ampères, au moins 2 circuits, avec un maximum de 2 prises par circuit. Les prises situées à moins de 1,5 m de l'évier doivent être protégées par un DDFT (disjoncteur DDFT ou prise DDFT).
  • Un circuit distinct pour le micro-ondes, le réfrigérateur, la sécheuse, la cuisinière, le climatiseur central, l'aspirateur central et le chauffe-eau.
  • Le circuit d'un spa doit être protégé par un disjoncteur DDFT.
  • La plupart des prises de 120 volts de la maison doivent être protégées par un disjoncteur anti-arc (sauf, notamment, le comptoir de cuisine, la salle de bain et le réfrigérateur).
  • Les avertisseurs de fumée doivent être raccordés en permanence au circuit électrique, souvent sur un circuit d'éclairage, et reliés entre eux : quand un avertisseur sonne, tous sonnent.

Distance des prises électriques

Les prises de courant doivent être bien réparties pour éviter l'usage de rallonges.

Les renseignements de cette page servent à comprendre le fonctionnement d'une installation électrique. Pour la conception et l'installation, faites appel à un maître électricien. Une installation bien dimensionnée et conforme assure la sécurité de votre famille et le bon fonctionnement de votre système électrique.
